GDF系列離心式管道風機

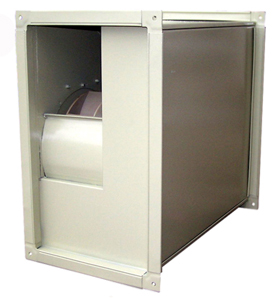

GDF系列離心式管道風機



一、概述
    GDF型系列矩形離心管道風機，是一種前向多翼型離心通風機，產品性能好，運轉平穩，噪聲低，在相同的風量、風壓情況下，要比軸流風機低15-20dB(A),結構緊湊，安裝方便，可直接與風管連接的矩形通風機，可廣泛用于各種不同的公共場合的送、排風系統。

二、風機用途
    該風機可廣泛適用于賓館、商場、醫院、影劇院、歌舞廳、禮堂、大專院校和科研單位，以及工業與民用建筑內的通風換氣。

三、風機結構特征
    1、葉輪有多個前向圓弧形鋁合金葉片，前盤、后盤均采用機械化模具制作而成，并經靜、動平衡校驗，運轉平穩可靠，具有良好的空氣動力性能。
    2、機殼均采用鍍鋅鋼板，經機械化及模具加工后點焊連接而成。結構牢固、合理緊湊。
    3、電機支座采用鍍鋅鋼板經機械化模具制作成型。
    4、電機均采用單支承外旋轉電機，葉輪固定在電機外殼上，電機支承端固定在電機支座上，電機支座固定在機殼頂板上，由電機外殼旋轉直接驅動葉輪運轉。

四、選用條件
    1、輸送氣體的種類：空氣和其他不自燃的、無腐蝕的、對人無害的氣體。
    2、氣體內的雜質：氣體內不許有粘性物質，所含的塵土及硬質顆粒物不大于100mg/m3。
    3、氣體溫度使用范圍：-20℃~80℃。
    4、該系列風機僅適用于在室內安裝，并應按樣本封面上的圖樣方位安裝，不得上下顛倒安裝，也不準側立安裝。否則會影響電機使用壽命。如需裝于室外，必須考慮電機的防雨措施。

五、安裝、使用和維護
    1、該管道風機屬前向多翼型離心風機，在相同風量、風壓情況下，其噪聲比軸流風機低的多。本系列風機的風量、風壓、噪聲等參數是根據許多工程實際需要而提出的，廣泛適用于公共場所的送、排風系統。
    2、在該風機外殼頂面上標有出風方向的箭頭，可避免反向安裝，保證送、排風系統的正常使用。
    3、當被輸送低溫空氣有可能造成機殼和管道外表面結露時，應設計保溫層。
    4、風機的噪聲是在額定風量、風壓未接風管時距進風口一米處測得的平均值。如配有進、排風管、則 噪聲將有所衰減。對于噪聲要求高的場合，應在進、排風管道上配置消聲彎頭或消聲器。
    5、風機配用單相（220V）電機的電源接線圖放置在風機電源接線盒內。
    6、風機運行時振動極小，一般不需采取減振措施。若設計認為有必要，可在風機支承處加減振橡膠墊或減振彈簧。
    7、安裝風機時必須考慮好風機與層頂?shù)木嚯x，便于在維護保養時的拆卸方便。


注：風機的性能參數及結構尺寸，本公司若有變更，恕不另行通知。

不同型號詳細參數表：

GDF系列離心式管道風機外形及安裝尺寸

GDF系列離心式管道風機性能參數表

型號
風量
（ m3 /h ）
全壓
（Pa）
功率
（kW）
轉速
（r/min）
電壓
（V）
噪聲
dB（A）
重量
（kg）
GDF1.4-8
130
45
0.003
720
220
38
12
GDF1.4-4
180
91
0.19
1220
220
44
12
GDF2.5-8
600
80
0.04
690
220
46
27
550
90
450
100
GDF2.5-6
800
105
0.09
900
220
53
29
720
128
560
142
GDF2.5-4
1200
225
0.25
1380
220
61
30
1000
300
860
330
GDF3.0-8
1260
100
0.09
690
380
52
32
1000
138
800
156
GDF3.0-6
1640
158
0.18
900
220
58
32
1300
220
1060
246
GDF3.0-4
2510
370
0.75
1380
380
68
35
2000
515
1620
578
GDF3.5-8
1993
126
0.25
690
380
57
48
1588
176
1286
197
GDF3.5-6
2599
214
0.45
900
380
60
50
2071
298
1678
335
GDF4.0-10
2300
130
0.18
550
380
56
60
2000
175
1780
190
GDF4.0-8
2700
210
0.37
690
380
61
62
2400
260
2120
285
GDF4.5-10
3200
185
0.37
550
380
60
75
3000
220
2750
250
GDF4.5-8
4000
300
0.8
690
380
66
80
3760
340
3500
380
GDF5.0-10
4500
220
0.65
550
380
63
87
4000
280
3650
310
GDF5.0-8
5460
350
1.8
690
380
70
102
5000
430
4560
470
