SJG系列斜流式風機

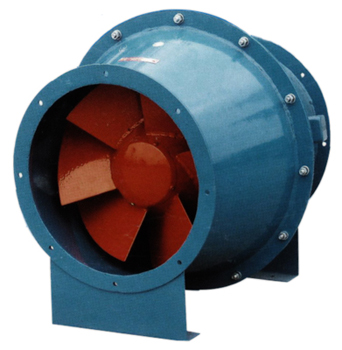

SJG系列斜流式風機

一、SJG系列斜流式管道風機的概述
　　我國目前現有風機的品種和規格還不能適應建筑業飛速發展的需要。存在的主要問題是各種機型之間的比轉數間距較大，往往使工程設計人員難以選擇到理想的機型。這就給一些工程帶來了電能浪費和噪聲污染等一系列不良后果。針對這種情況，開發了SJG系列玻璃鋼斜流式管道風機產品。這種類型風機的比轉數值介于離心式風機和軸流式風機之間，兼有離心式風機壓力系數較高和軸流式風機流量系數較高的優點，同時具有高效區寬廣的優點。
SJG系列斜流式管道風機除具有上述獨特的空氣動力特性以外，其結構形式也使得工程設計和安裝施工工作大大的簡化了。它的進風方向和出風方向位于一條軸線上，且進出口尺寸相同，并有與相同直徑的風管相聯接的法蘭，安裝十分方便，它不必像離心風機那樣，安裝時要使風管有一個90度的轉折、因而占地少，不影響管道布置和管道走向，最適宜于為直管道加壓和送、排風。對于空間狹小的機房，尤其顯示出它的機構緊湊的優越性。

二、SJG系列斜流式管道風機的用途
SJG系列高效、低噪斜流式管道風機，廣泛適用于民用建筑的通風空調工程，以及其他各個工業生產領域，替代低壓離心式風機，節省投資和占地、簡化設計、方便安裝，在軸流式風機的壓力滿足不了要求的管道通風場合，使用斜流式管道風機是******的選擇。

三、SJG系列斜流式管道風機的結構與特性
　　斜流式管道通風機與離心式風機和軸流式風機相比較，具有獨特的直線型結構和介于兩者之間的空氣動力特性參數。
1.基本結構和空氣流動狀態的比較。

四、SJG系列斜流式管道風機的型號說明
　　SJG--鋼制斜流風機
　　FSJG--玻璃鋼制斜流風機
　　XSJG--消聲型斜流風機

注：風機的性能參數及結構尺寸，本公司若有變更，恕不另行通知。

不同型號詳細參數表：

SJG系列斜流式管道風機性能參數表

機號
№ 		轉速
r/min 		工況 風量
m3/h 		全壓
Pa 		功率
kW 		噪聲
dB(A) 		重量
kg 		  機號
№ 		轉速
r/min 		工況 風量
m3/h 		全壓
Pa 		功率
kW 		噪聲
dB(A) 		重量
kg
2F 1450 1 200 110 0.04 ≤58 16   　

5S

960 1 1500 360 0.75 ≤63 90
2 400 91 2 2500 290
3 500 70 12 3 4000 240 30
4 600 54 4 6000 150
2.5F 1450 1 300 180 0.12 ≤60 24   5F 1450 1 2000 710 2.2 ≤69 110
2 450 165 2 4000 580
3 600 150 16 3 7000 480 41
4 1000 110 4 10000 345
3F 1450 1 500 260 0.25 ≤61 27   6S 960 1 3000 480 1.5 ≤65 150
2 750 240 2 6000 360
3 1500 170 19 3 8000 260 37
4 2000 130 4 11000 240
3.5S 960 1 800 140 0.18 ≤59 42   6F 1450 1 4000 600 5.5 ≤75 165
2 1500 100 2 8000 870
3 2000 80 21 3 12000 690 96
4 2500 50 4 18000 380
3.5F 1450 1 1000 320 0.37 ≤61 45   7S 1450 1 4000 600 3 ≤72 215
2 2000 200 2 8000 500
3 3000 190 21 3 15000 350 54
4 4000 110 4 18000 260
4S 960 1 1000 190 0.18 ≤60 61   8E 720 1 6000 700 4 ≤68 372
2 2000 150 2 1000 585
3 3000 110 22 3 15000 510 160
4 4000 51 4 25000 210
4F 1450 1 1500 420 0.75 ≤62 67   8S1 960 1 6000 780 5.5 ≤65 320
2 2500 390 2 1000 700
3 4000 280 34 3 15000 600 11
4 5000 220 4 25000 400
4.5S 960 1 1500 360 0.37 ≤61 70   8S2 960 1 6000 880 7.5 ≤72 360
2 3000 275 2 1000 790
3 3000 275 25 3 15000 685 150
4 5000 100 4 25000 510
4.5F 1450 1 2000 580 1.1 68 80
2 4000 480
3 6000 350 34
